西門子S7-200 SMART G2 PLC之間
PROFINET無線以太網通訊方案
在實際工業現場中，車間內通常分布著多臺PLC，設備間距往往在幾十米至上百米不等。當存在通訊需求時，若采用傳統有線布線方式，不僅施工工程量龐大，且線路繁雜影響整體美觀，因此無線通信方案成為更為理想的選擇。
本方案以西門子S7-200 SMART G2 PLC為例，詳細闡述兩臺同型號PLC之間實現無線Profinet通信的具體過程。方案中選用了達泰DTD426M3N作為核心硬件設備，這是一款wan mei 兼容Profinet協議的西門子PLC專用無線通訊終端。
一、方案概述

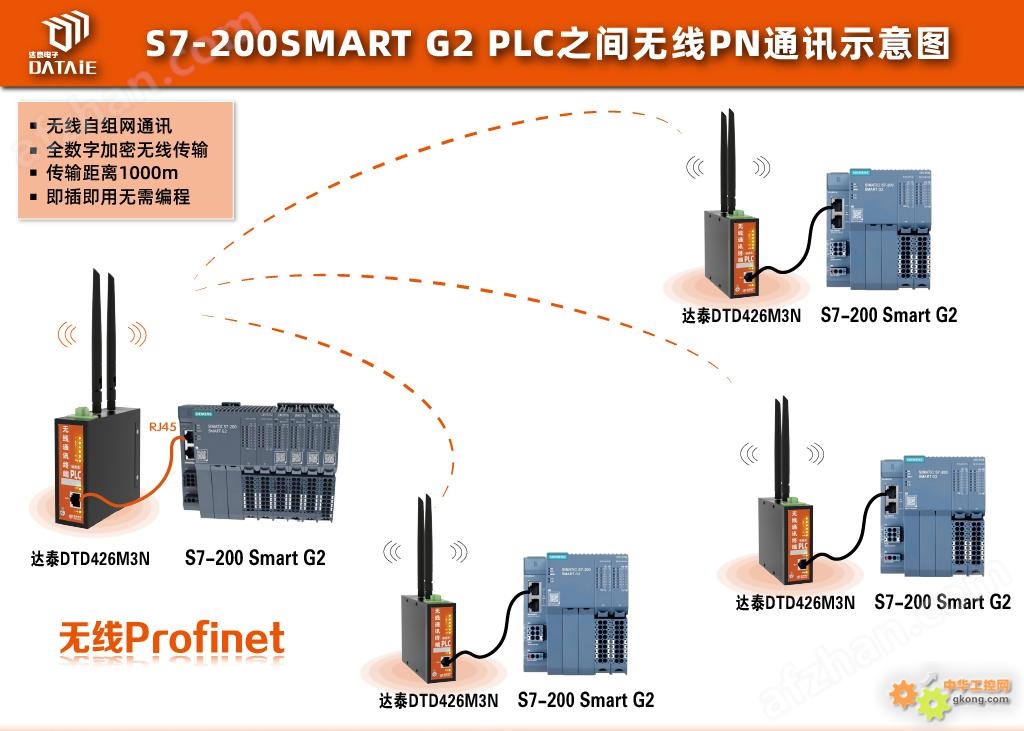

無線方案示意圖 ▼
二、測試設備與參數
-
西門子PLC型號：S7-200 smart G2 （ST32） × 2臺
-
達泰歐美系PLC無線以太網通訊終端——DTD426M3N × 2塊
-
主從關系：1主1從
-
通訊接口：RJ45接口
-
供電：12-24VDC
-
通訊協議：Profinet
-
傳輸距離：0-2KM
三、產品介紹
達泰歐美系PLC無線以太網通訊終端--DTD426M3N
DTD426M 達泰歐美系PLC無線通訊終端，采用 2x2 兩發兩收無線架構，搭載傳輸頻率為600MHz，自帶數據存儲緩存功能的CPU，兼容西門子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通訊協議，并采用 MIMO-OFDM技術和基于AES算法的達泰全數字加密無線傳輸方式，使無線終端的傳輸距離在1KM范圍內可靠穩定**傳輸。 DTD426M可與PLC、上位機、觸摸屏等工控設備實現點對點（PTP）和點對多點（PTM）的遠程無線組網，將分散或移動的設備建立自組網無線通訊，無需更改原有程序，無運行費用，大幅縮短改造周期。
■ 主 要 特 征:
◆ 可以直接代替有線以太網線，實現無線組網
◆ 支持西門子S7、Profinet、EtherNet/IP、Modbus TCP/IP等通訊協議
◆ 全數字無線加密傳輸方式，不插卡無運行費用
◆ 無需更改程序，即插即用，自適應接口協議
◆ 二十年工業現場運行經驗：產品平均wu gu zhang 運行時長8年
-
PLC與DTD426M3N接線
用一根網線，一端接入DTD426M3N的RJ45接口，另一端接入PLC的RJ45接口。
程序源代碼在文件夾中，可通過達泰技術人員索要學習交流
六、PLC Profinet通訊組態
1. 新建項目PLC_2，設置智能設備

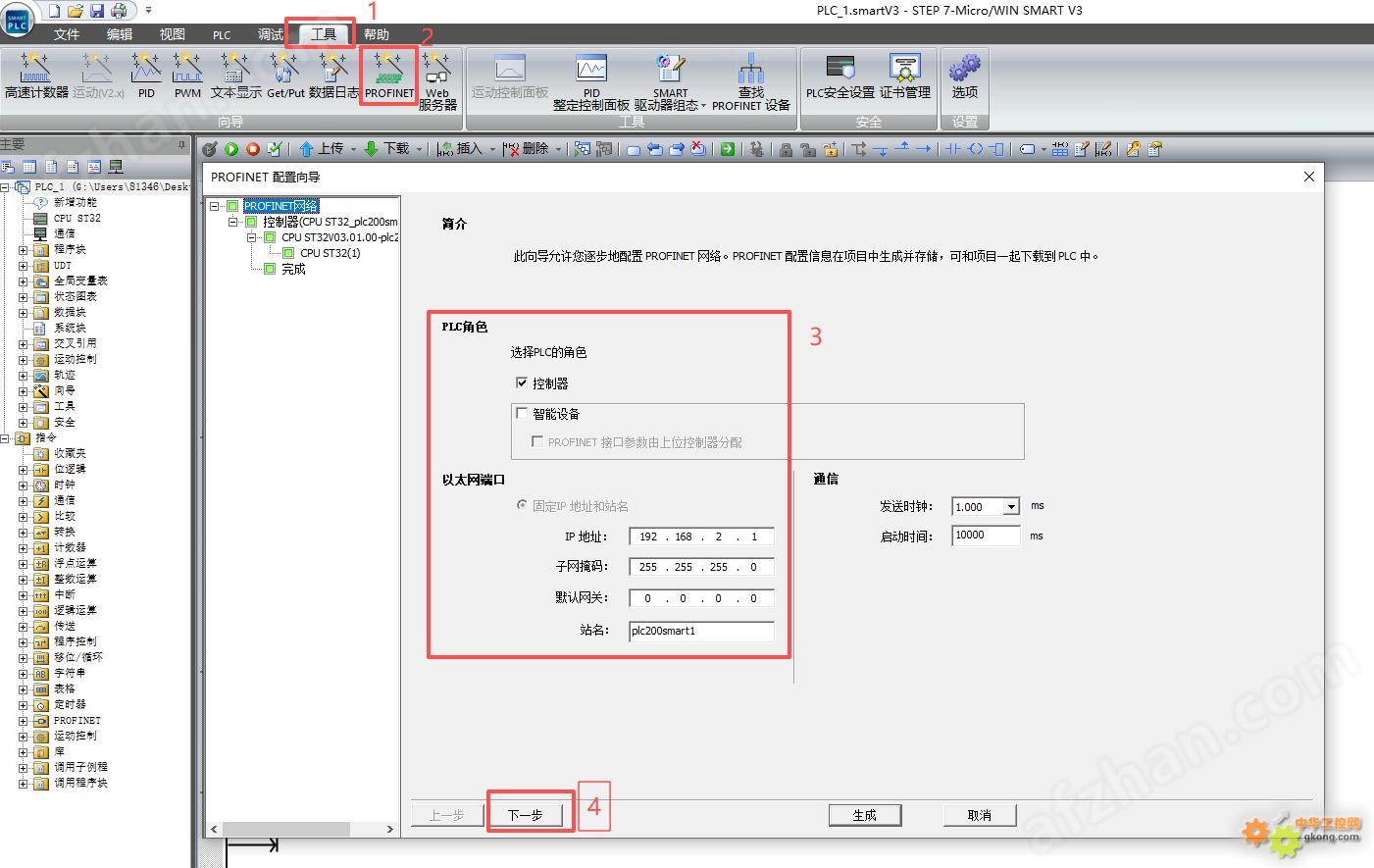

1.1 按照如下：工具--PROFINET，設置智能設備的IP：192.168.2.2；子網掩碼：255.255.255.0；和站名plc200smart2。

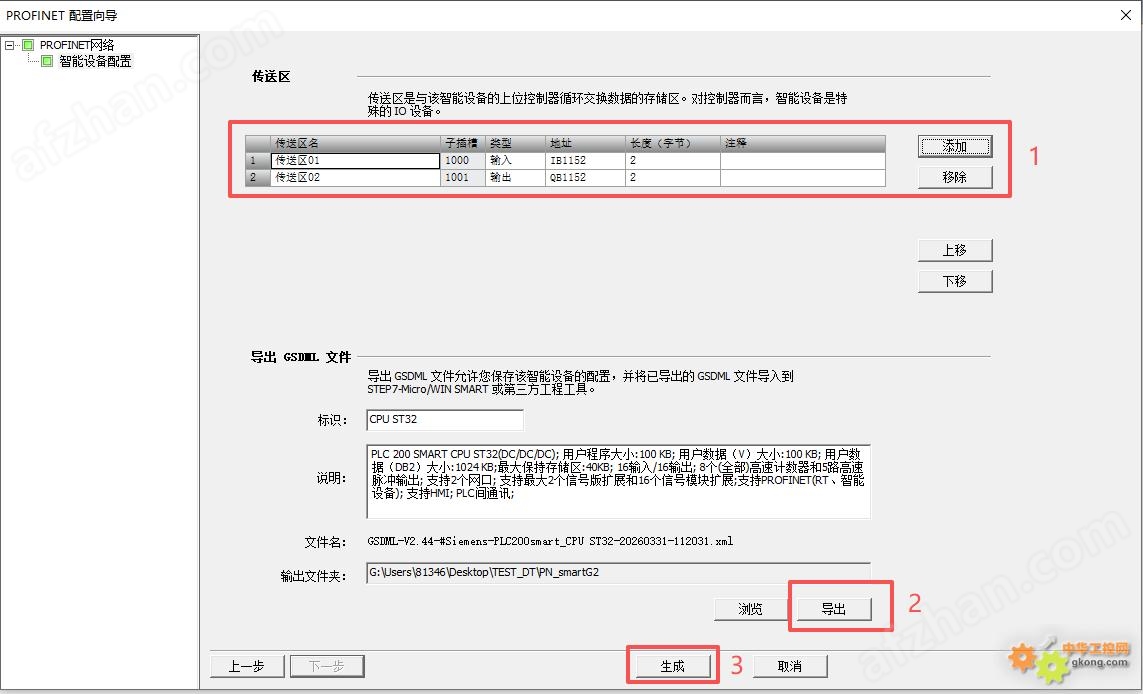

1.2 點擊下一步，添加傳輸區，導出GSD文件，智能從站生成。
1.3 編寫從站程序
-
新建項目PLC_1，設置控制器
-

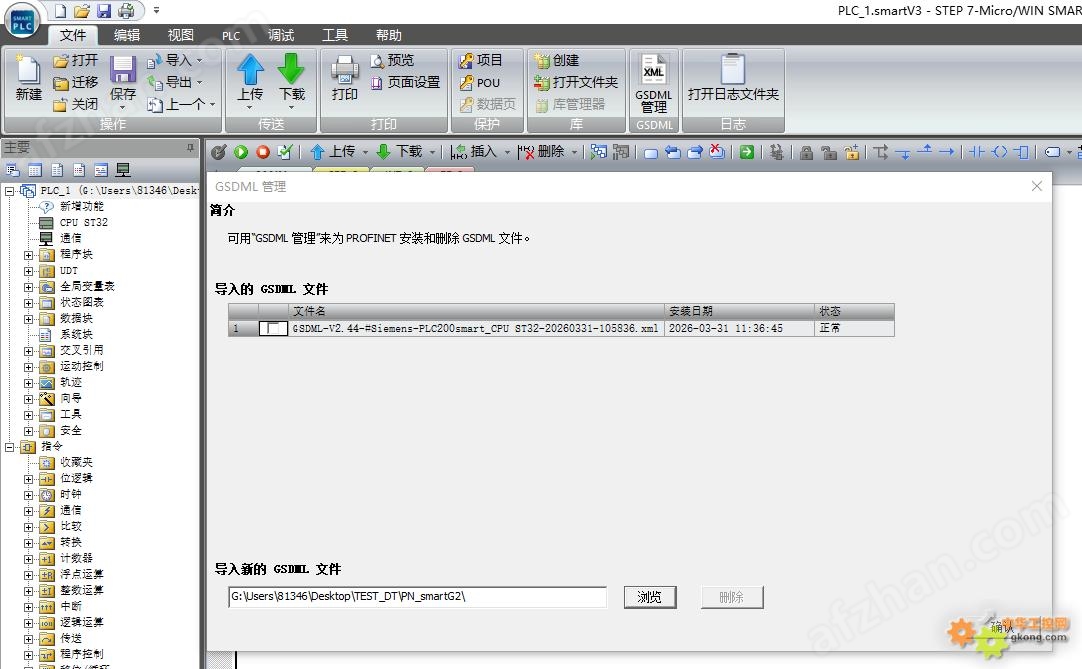

導入GSD文件
-
-

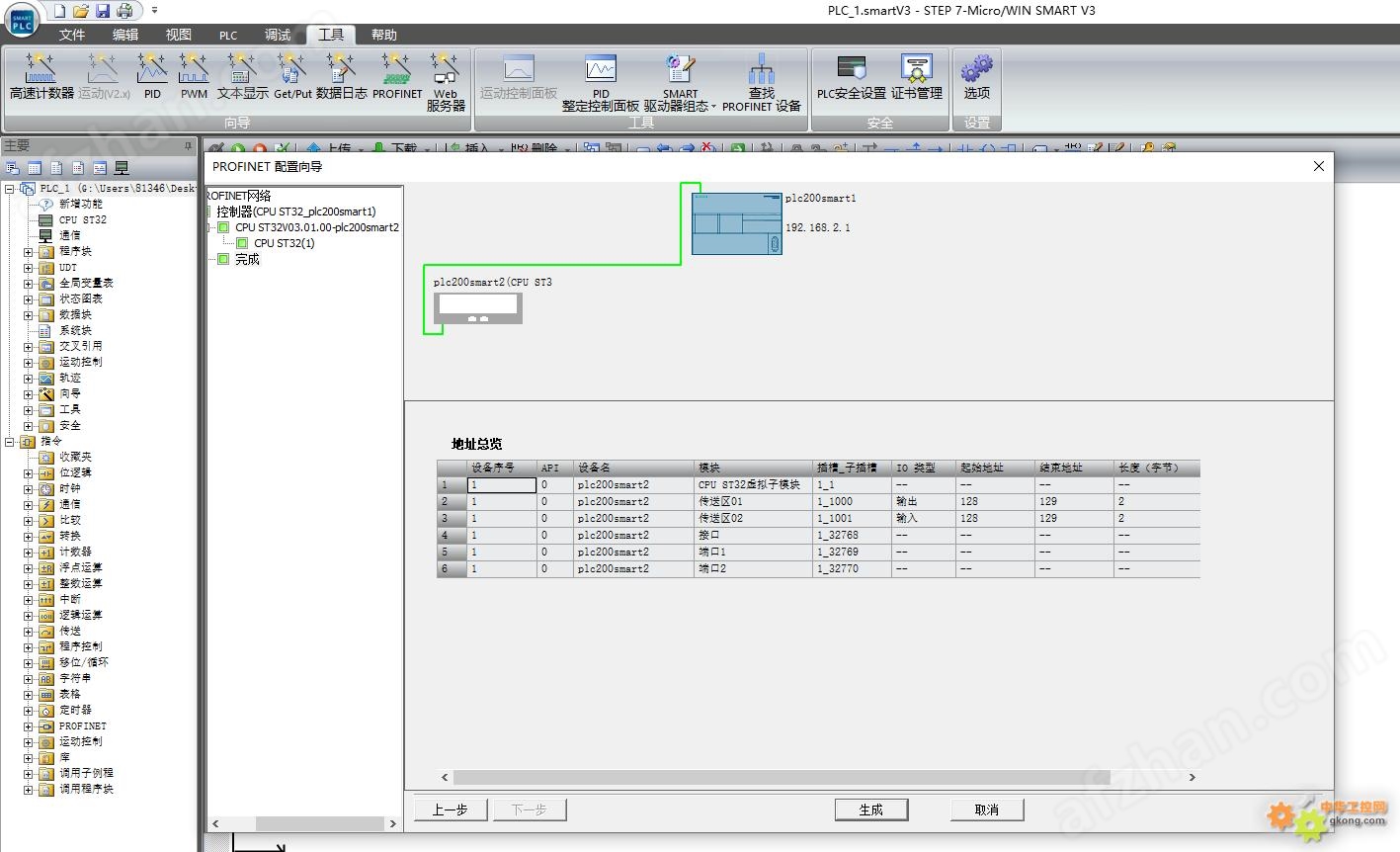

設置PLC_1為控制器，設置控制器的IP：192.168.2.1；子網掩碼：255.255.255.0；和站名plc200smart1（與智能設備IP同一個網段，站名不同）
-
-

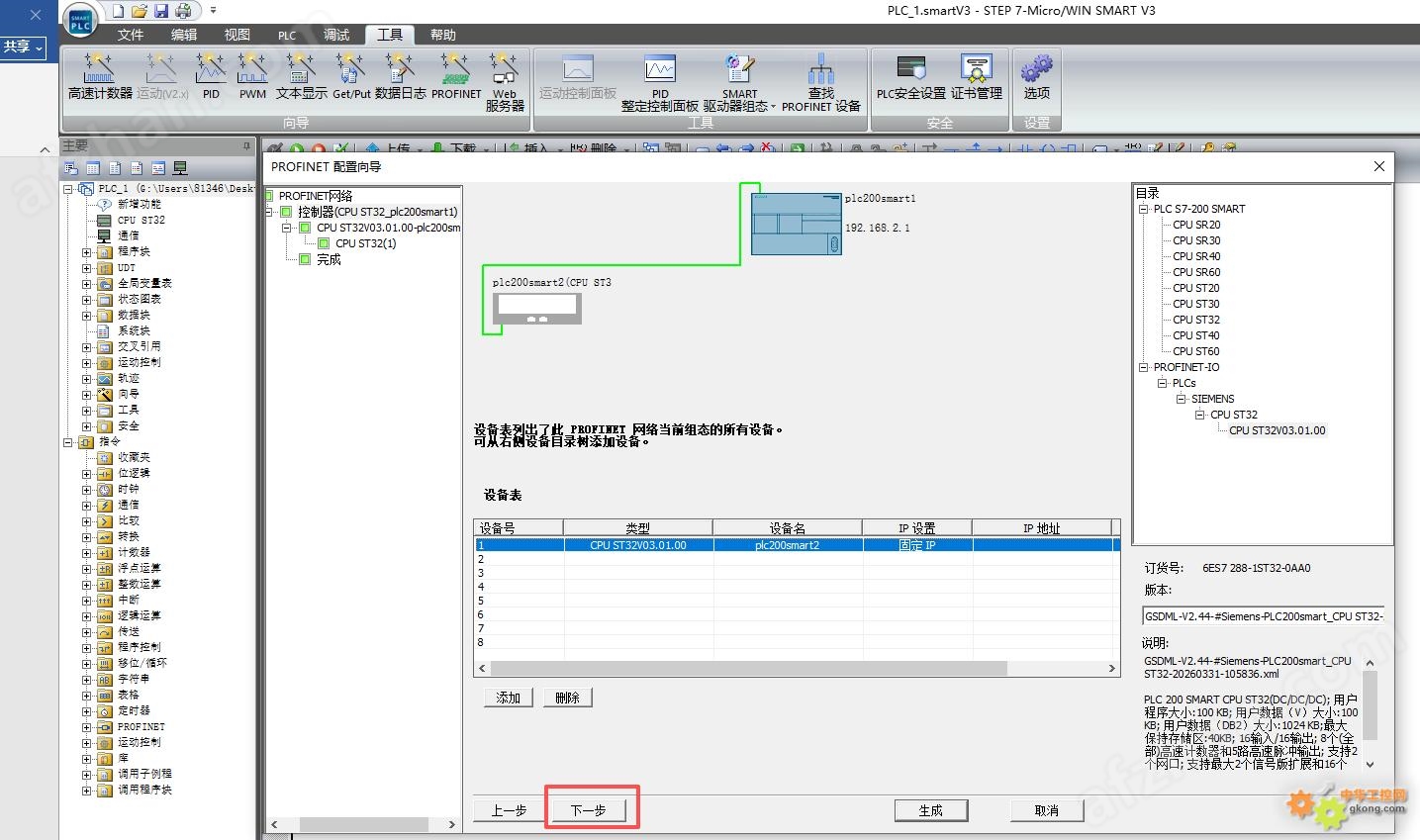

添加GSD文件到控制器
添加后如下圖所示，點擊下一步
更改更新時間，點擊下一步
點擊生成

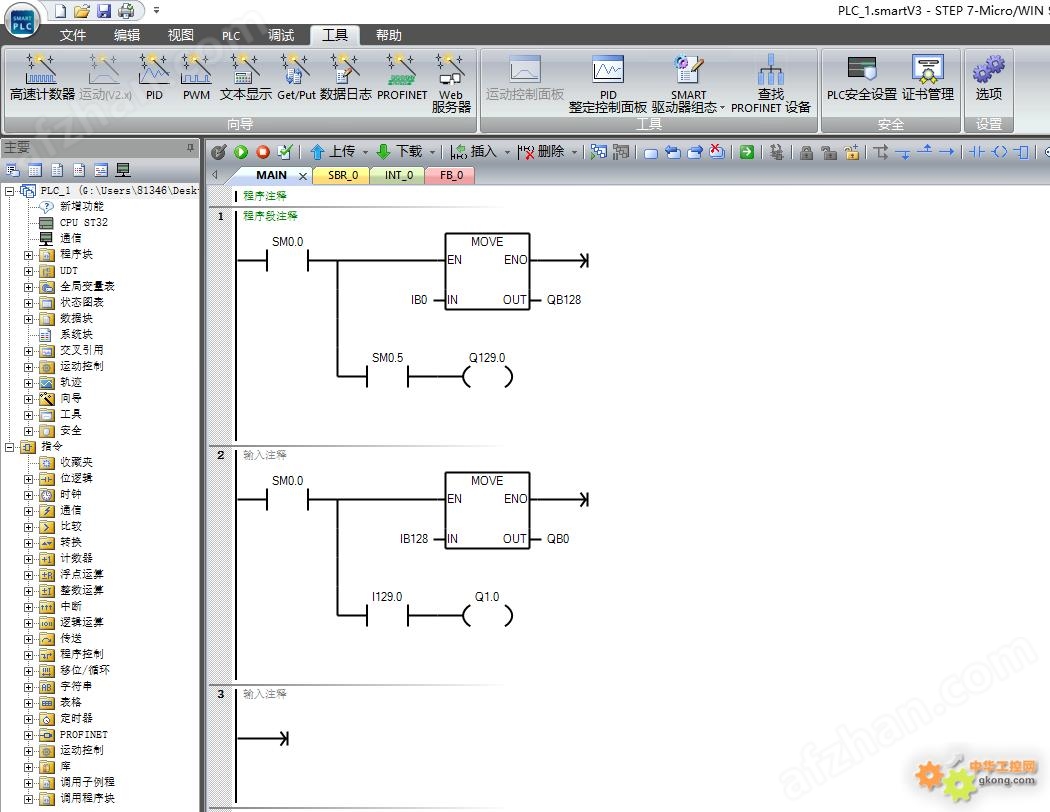

編寫控制器程序如下
-
通電，并下載程序
七、測試方法
2臺PLC分別通過以太網線連接達泰歐美系PLC無線通訊終端 DTD426M3N，將天線接好以后，給DTD426M3N和PLC供電。當給1號PLC的I點輸入信號時，對應的2號PLC的Q點就有輸出信號。同樣的操作我們可以給2號PLC的I點輸入信號，此時對應的1號PLC的Q點就有輸出信號。2臺PLC之間是通過達泰DTD426M3N無線傳輸完成數據交互。
測試過程詳見文件夾
本方案例程源代碼在《S7-200SMART G2 PLC之間無線Profinet通訊例程》文件內。
八、達泰優勢
