光耦是一個光電隔離器件，光耦輸入輸出間互相隔離，具有良好的電絕緣能力和抗干擾能力。目前已經得到廣泛應用，無處不在。每個變頻器，伺服驅動器，PLC等等上面都有好多個光耦。按作用可以分為，邏輯光耦，驅動光耦，線性光耦。按速度分有高速光耦和普通光耦。一般大家在剛剛接觸到光耦時往往感到無從下手，不知怎么判斷它的好壞，所以今天我分享一下，我自己測試光耦的方法。如果你有更好的方法也歡迎交流。三人行，必有我師焉。相互學習一下。

1.邏輯光耦。比如常用的PC817,TLP521等等。

光耦內部的原理左邊1和2腳是發光二極管，右邊3，4腳接一個三極管的集電極和發射極，三極管的基極受發光二極管的控制，發光二極管導通發光，三極管導通，反之，三極管截止。

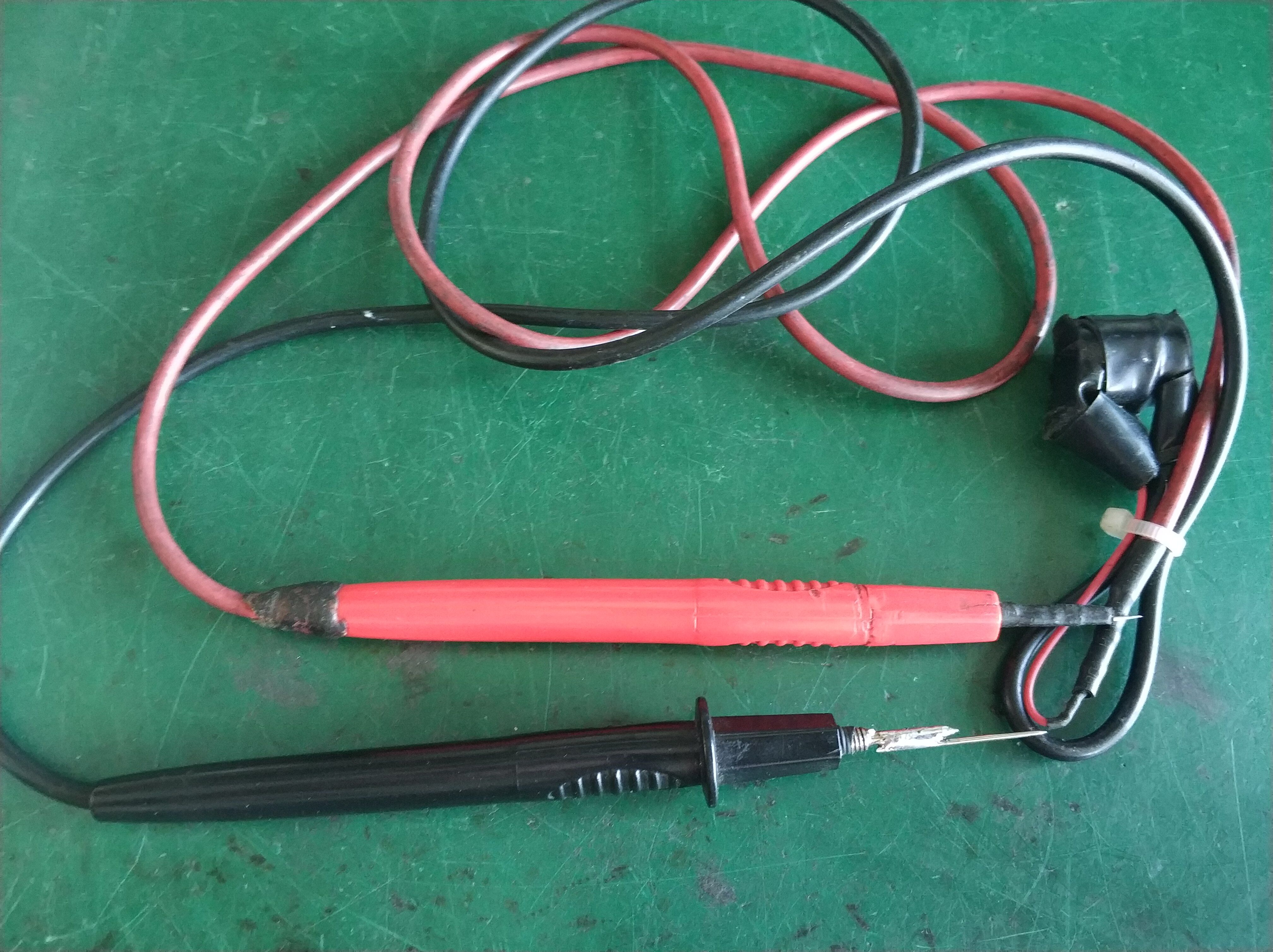

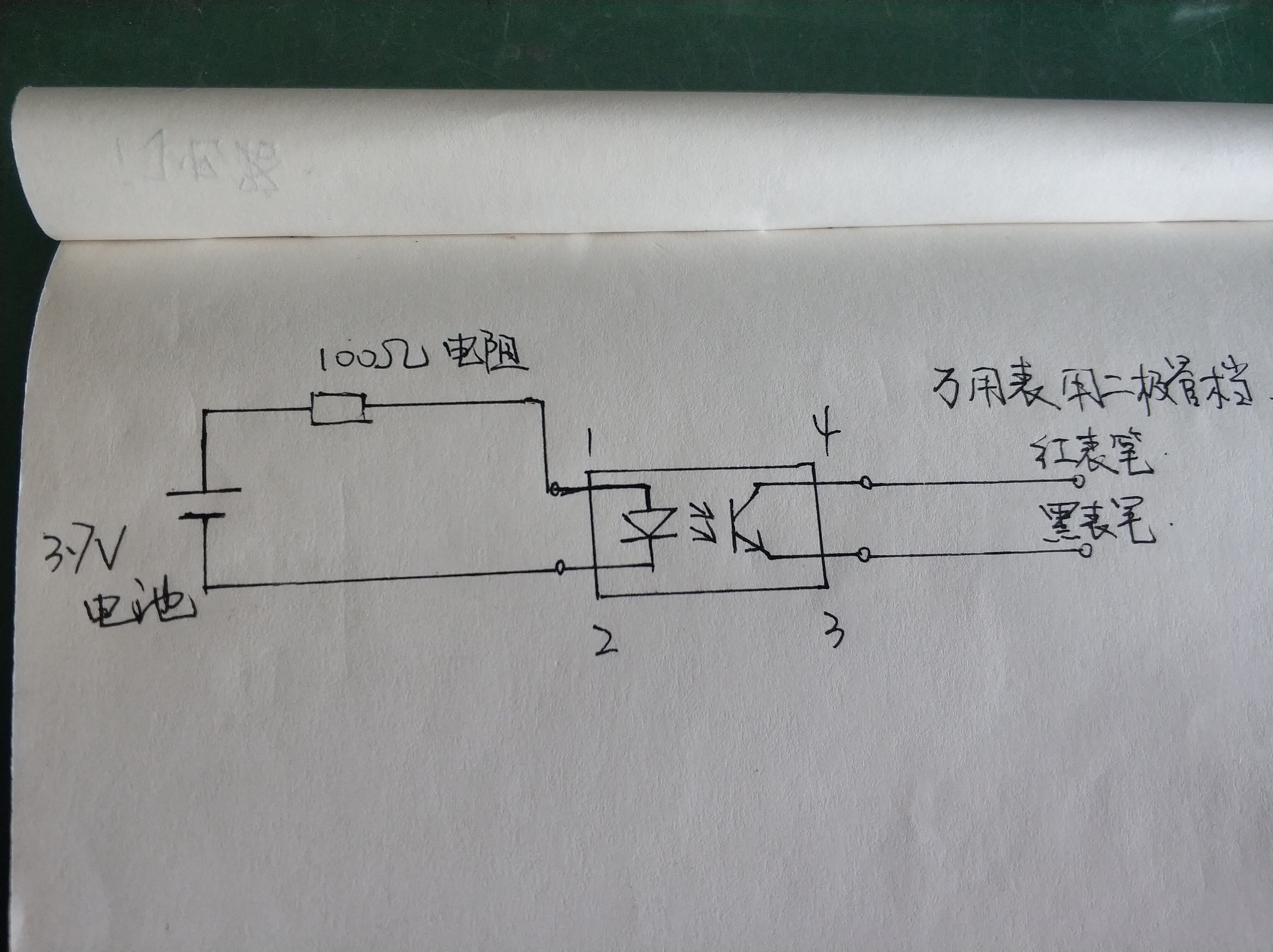

知道它的原理了，我們做了一個使發光二極管導通的測試工具，如下圖。一個3.7v的鋰電池，一個100歐姆的電阻，兩個測試表筆。

當用這個測試工具紅表筆接1腳，黑表筆接2腳，這樣發光二極管導通，然后拿出萬用表打到電阻檔或者二極管檔，紅表筆接4腳，黑表筆接3腳，正常的測量結果是100歐姆左右的阻值或者0.100左右的電壓。如果量不任何值或者值不對了，那肯定是光耦損害。

2.驅動光耦。驅動電路的部分，各種各樣的驅動光耦，下面舉個例子，舉一反三，都是大同小異。

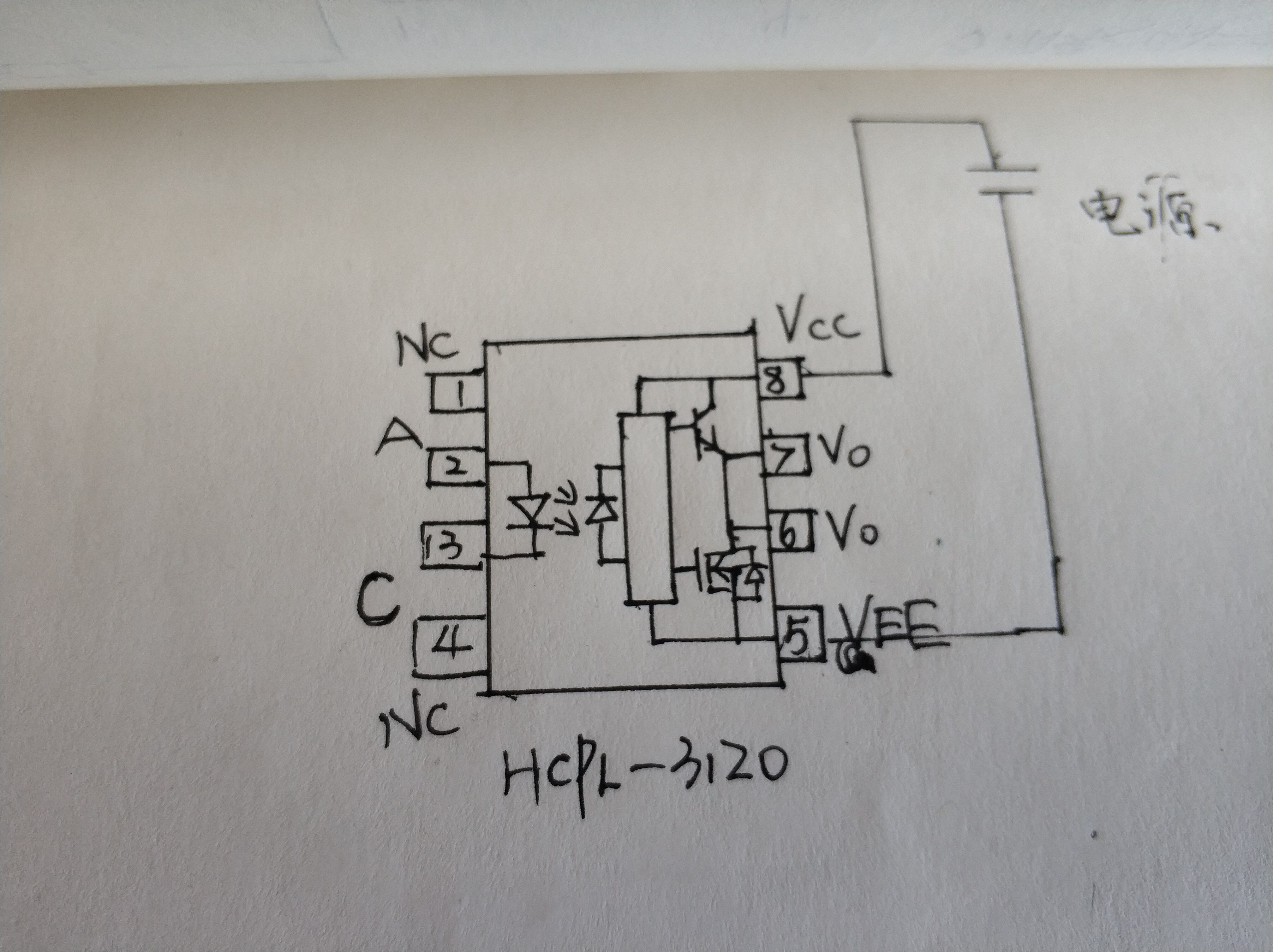

以HCPL-3120為例，它的內部也是發光二極管，三極管，MOS管等復合組成的。一樣是發光二極管發光，三極管導通，它的Vo輸出高電平，發光二極管不導通，三極管截止，它的Vo輸出低電平。所以給3120的5腳和8腳用可調直流電源供電，然后用我們的測試神器，紅表筆接2腳，黑表筆接3腳，這樣發光二極管導通，用萬用表的直流電壓檔測量3120的5，6腳。應該是個高電平，就是正常的，沒有高電平，光耦損害。3120也是有工作電壓標準的。所以給5腳和8腳供電時，電壓不能太低，供電不對也是沒有輸出的。我一般都是加15V左右的電壓。

3.線性光耦。一般電壓檢測電路和過流檢測電路用的比較多。

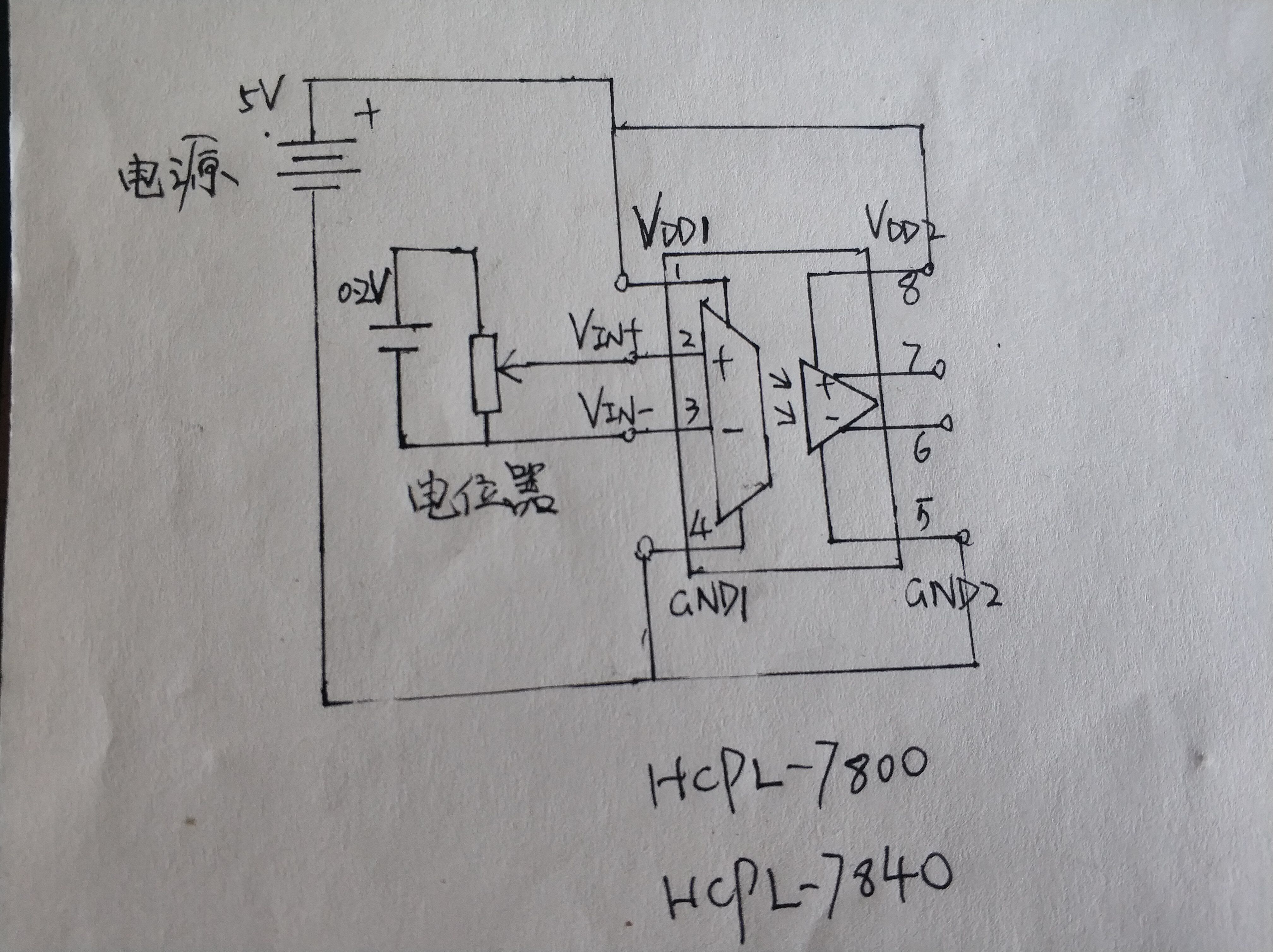

下面就以7800為例講一下。現在用直流可調電壓給7800的1，4腳以及5，8腳，供5V直流電。然后用直流可調電壓調到0.2v，接一個10K電位器，給7800的2，3腳供電壓。當剛供電還沒有調電位器的時候，測7800的6，7腳之間的電壓為0.當慢慢調動電位器，6，7腳之間的電壓，隨著電位器的調節而變化。并且2，3腳之間的電壓和6.7腳之間的電壓為8倍的關系。即2，3腳調到0.2V的時候，測量6，7腳應該是1.6V。
