首先確定需求電源的規格，按照相應指標進行篩選，確認使用標準模塊還是需要定制。

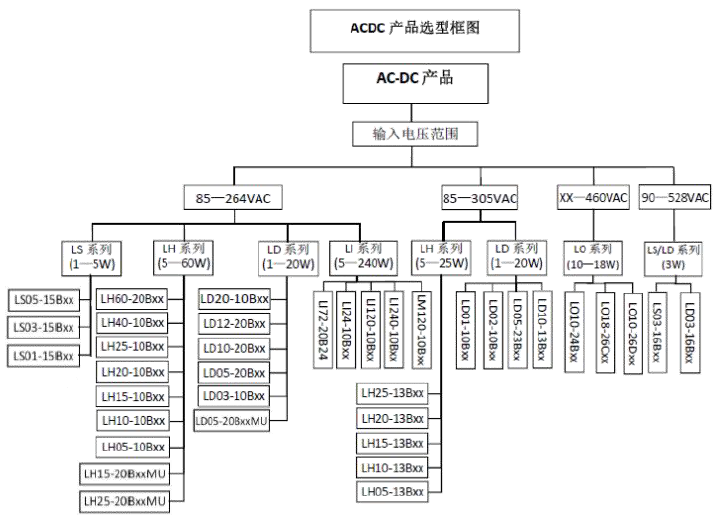

圖1 是金升陽公司AC-DC 電源產品的基本選型框圖。

圖1 AC/DC選型框圖

注：因企業的持續發展和技術突破**，新產品的推出必然會導致選型框圖的更新。

**步，先確定輸入源類型。

確認模塊的輸入源是交流還是直流；一般情況下，交流輸入選用AC-DC 模塊，直流輸入選用DC-DC 模塊。（金升陽AC-DC 電源模塊也可以工作在直流輸入電壓條件下）。

**步，根據輸入電壓范圍選定標準的參考電壓。

輸入電壓范圍可以參考圖1。

第三步，根據負載大小選擇產品的功率和封裝類型。

產品的封裝形式有單列直插SIP 封裝、雙列直插超小DIP 封裝、小型臥式封裝和導軌封裝（DIN）。此外，針對LD/LH(5—25W)系列產品具有封裝拓展，后綴為A2 是接線式封裝，A4 是導軌式封裝；針對LH40、LH60 系列產品也有封裝拓展， 后綴為A5 是接線式封裝， A6 是導軌式封裝。如：LH15-10B05A2 或LH40-10B05A5 的封裝形式均為接線式。具體封裝對應的功率段可以參考圖1。

第四步，根據負載的類型選擇合適的輸出電壓。

產品輸出電壓一般為3.3V，5V，9V，12V，15V，24V，48V，±5V，±12V，±15V。也可通過串聯組合實現非常規電壓需求，例如：采用LH05-10A05 產品能實現10VDC 的輸出電壓；采用LH10-10B05 與LH10-10B12 串聯組合實現17VDC 的輸出電壓。

第五步，選擇模塊的隔離性質。

隔離特性，使模塊的輸入與輸出完全為兩個獨立的（不共地）電源。在工業總線系統中，面臨惡劣環境（雷擊、電弧干擾）時進行**隔離，也起到消除接地環路的作用；在混合電路中，實現敏感模擬電路和數字電路的噪聲隔離；在多電壓供電系統中實現電壓的轉換。金升陽AC-DC 產品的隔離電壓為3000VAC 和4000VAC。

建議盡量采用標準規格的模塊電源，可以確保產品具有較高的性價比和可靠性，以及樣品交期快等優勢。對于更高隔離、超寬輸入電壓范圍、高溫環境、EMC 認證等特殊性能需求，則建議咨詢相關技術服務人員。
